Bonjour à tous et à toutes.





Aujourd’hui on va parler du Macintosh PowerPC 4400.

Il se décline sous 2 modèles, la version 160Mhz et la version 200Mhz.

Il est référencé sous le model PPC et le modèle Performa mais c’est le même.

Il n'est pas OldWorld mais il existe un modèle similaire Umax qui lui est OldWorld.



OldWorld = compatible Mac Os 9.2.x avec l'outil Os9Helper 1.0.1.sit



- C’est un processeur PPC 603e

- Le Bus est limité à 40Mhz ce qui pose un problème pour la compatibilité des cartes copro.

- La Ram est de l’EDO 168 pin DIMM de 3,3V et il y a 3 slots qui peuvent embarquer 160Mo au maximum. Il faut utiliser la même marque et il faut suivre la procédure : une barète de 64Mo dans le slot 1, une barète de 64Mo dans le slot 2 et une barète de 32Mo dans le slot 3. Si on fait autrement, le Mac ne démarre pas.

- Le HDD est en IDE, ainsi que le lecteur cdrom.

- Le lecteur disquette est en 3,3V et non pas 5V. Cela pose un gros problème car si le lecteur tombe en panne, on n’en trouve nul par. Déjà qu’Apple propose très peut de pièces détachées, ce lecteur est très difficile à se procurer. Cette manœuvre a été mise en place pour éviter que les modèles Umax ne se propagent, ça a fonctionné mais ça a aussi mis un frein à l’utilisation des disquettes 1,44Mo sur ce modèle de Macintosh.

- La mémoire vidéo est une barète de 2Mo upgradable à 4Mo.

La carte 4Mo est nommée de différente manières : "7VR4SG" ou "SDRAM DIMM" ou "SGRAM +3,3V".

- Il y a un emplacement pour une barète de 256Ko de cache pour la réalisation des cdrom. C’est très pratique et bien que 256Ko semble faible, elle s’avère très utile.

- La plupart des modèles sont fournis avec une carte coude comprenant 2 ports PCI et 1 port ISA prévu à l’origine pour la carte Ethernet Apple. On trouve assez facilement encore des cartes coudes pour ce modèle avec 3 ports PCI : http://www.cdbvs-apple.fr/mes_mac/projet_IRamBox/photo_installation/3_cartes_PCI.jpg

- Ce Macintosh à un autre problème, c’est son alimentation qui n’est pas une ATX mais une Tanzania. Si elle tombe en panne, il faut la faire réparer car on n’en trouve nulle part.

Si l’alimentation plante, il y a un petit bouton sur la Carte Mère. On enlève l’alimentation du secteur, on appuie 20 sec sur le bouton et l’alimentation re-fonctionne. C’est magique ^^

Je vous mets ce petit schémas utile : http://www.cdbvs-apple.fr/mes_mac/projet_IRamBox/final_alim_2_b.jpg

- Les systèmes d’exploitations compatibles vont de Mac Os 7.5.3 à 9.1. La version Umax supporte Mac Os 9.2.1 et l’ordinateur est aussi compatible avec BeOs et quelques noyaux Linux.



- En 2017 on ne trouve plus de carte PCI afin d’avoir du SATA sur système Mac Os9 mais on trouve des HDD IDE SSD, ce qui résout le problème. Il faut faire attention à ne pas dépasser 256Go par session sinon le système plante. Si vous installez un HDD de plus de 256Go, il faut aller à l’installation du cdrom en boot, dans l’option « Utilitaires » à Outils et réaliser une session du HDD de taille maximal de 256Go par session.

- On trouve encore en 2017 des cartes PCI afin d’avoir de l’USB avec Mac Os9 mais attention tout de même car l’USB est limité à la version 1.1, soit 1,3Mo/ sec en pointe. Veillez à installer une carte PCI USB comportant aussi le Firewire. Mac Os9 supporte le FW 400 qui permet la lecture/ écriture à 10Mo/ sec, ce qui est très correct pour cet ordinateur.



- On ne trouve plus de carte accélératrice pour ce modèle d’ordinateur.

Il existait plusieurs modèles dont une à 400 et une à 500Mhz. Malheureusement le Bus étant limité à 40Mhz, la carte modèle « Sonnet Crescendo G3L2 500Mhz » était limitée à 466Mhz. Ce qui n’était pas mal mais vu le prix, un Mac G3 était moins cher donc le produit a été produit à de très rares exemplaires.

- Il faut éviter d’installer des clefs USB de plus de 32Go car au-delà il y a un risque qu’elles ne soient pas supportées par le Mac. Déjà à 32Go, les cartes USB ont du mal à monter et la lecture/ écriture est plus longue à effectuer.



- CM du PPC 4400 :

CM4400



Voilà ^^



J'espère que ça vous à plus.

A bientôt

Cdbvs

Posté par cdbvs à 16:34 - Commentaires [0] - Permalien [#]


20 janvier 2017

iBook G3 de 2003

Bonjour à tous et à toutes.





Aujourd’hui je vais parler d’un problème récurant, c’est l’écran noir sur iBook G3 de 2003.

On retrouve le même problème sur la plupart des iBook G3 et G4 de 2001 à 2006.

Et uniquement sur les modèles 12,1 pouces, petit clavier.





Problème iBook écran noir :



Alors, le problème survient sans prévenir ou après le déplacement de l’ordinateur.

L’écran reste noir, la pomme ne s’allume plus, le HDD démarre, la souris est active et l’alimentation est OK.





En fait c’est super simple mais évidement Apple ne vous le dira jamais comme ça car sa la fout mal.

Le processeur graphique a mal été soudé en série sur ces modèles précis d’iBook. Et oui !



Le processeur graphique permet l’affichage à l’écran et sans processeur graphique, il n’y a pas d’image.





Solution :



Il faut démonter le cul du Mac.

Vous ne démontez pas le clavier, vous laissez l’écran refermé et vous tournez le Mac, la pomme vers la table.

A la différence des modèles 14 pouces et clavier large, le cul est assez facile à démonter.



Il vous faudra 4 tournevis assez facile à trouver dans le commerce :

- 1 tournevis plat normal.

- 1 tournevis plat assez large mais fin comme une lame de cutter.

- 1 tournevis cruciforme taille 6.

- 1 tournevis 6 faces taille 2.





Démontage :



Vous enlevez la sécurité cadenas ouvert et vous retirez la batterie.

Vous retirez les 3 petites pâtes blanches pour éviter que le Mac ne dérape et vous dévissez les vils au dessous.

Vous retirez les 3 vils spéciales sous le cul. Il y a 2 grandes et 1 petite.

Vous retirez les 2 vils au niveau du contact de la batterie.



Ensuite vous y allez doucement et vous retirez la face arrière du Mac, son cul.

Veillez à faire attention à l’endroit ou est situé la batterie et à soulever ou il y a l’encoche. C’est la partie la plus fragile. Le reste s’ouvre assez facilement. Ca fait crac et sa s’ouvre.

Vous allez obligatoirement faire de petites entailles sur la coque, j’en parle plus bas.



La partie se détache et rien ne la retient au Mac, si ce n’est les angles qui collent un peu mais il n’y a aucun risque pour la carte mère, vous pouvez forcer un peu lorsque toutes les encoches sont détachées.

Vous retirer le cul et vous le posez à côté.



Vous allez suivre l’image que je mets ci-dessous :

1

Il y a un renfoncement rond que j’ai entouré en rouge et à sa droite, il y a le processeur graphique qui est indiqué par une partie légèrement sur élevée.



Vous allez prendre 2 feuilles A4 blanches 80g/m², 2 feuilles blanches normales suffisent donc.

Vous en prenez une et vous la pliez une fois, puis une autre fois, une autre fois et une autre fois. Puis l’autre.

Vous avez donc 2 feuilles qui font à présent 5cm sur 7cm et 3 à 4mm d’épaisseur.

Vous les placez l’une sur l’autre, ça fait une épaisseur de 7 à 8mm.

Vous prenez du scotch assez solide dans le temps et qui résiste à la chaleur et vous collez le petit monticule de feuille à l’endroit où se situe le processeur graphique.





Remontage :



Vous remettez le cul, les vils, les pâtes et la batterie.

Vous remarquez que la souris tactile et le bouton de la souris sont légèrement plus élevés à gauche.

Vous remarquez aussi que le Mac est légèrement incurvé en haut du clavier.

Vous remarquez des traces laissées à l’ouverture par les tournevis.



Pour l’apparence général de la souris tactile et du bouton de la souris, il n’y a rien à faire mais ce n’est pas grave.

Pour les traces laissées par le tournevis, utilisez une petite lime à ongle rouge. Frottez doucement et ça part.





Perdues :



Si vous avez perdu une pâte blanche, vous pouvez la remplacer par une petite gomme de crayon à papier.

Les petites gommes blanches au bout des crayons papier correspondent au diamètre des pâtes de l’iBook.

Autant ces petites pâtes sont difficiles et cher à trouver, autant une petite gomme ça ne coûte rien.





Teste :



Mettez le cordon d’alimentation et appuyez sur le bouton Power du Mac et…

Ca fonctionne ^^





A éviter :



Evitez le plus possible de déplacer votre iBook.

Si vous devez voyager, placez votre iBook sur un coussin afin d’éviter les vibrations.

Si vous devez prendre l’avion ou le train, ou le bus, ne prenez pas votre iBook.







Vous avez quand même fait une économie de presque 500€ sur le SAV d’Apple.

Et votre Mac re-fonctionne.

^^



Posté par cdbvs à 15:42 - Commentaires [0] - Permalien [#]

22 octobre 2016

Subtilité d'installation sur G3 beige 266Mhz



Salut à tous et à toutes, c’est Cdbvs

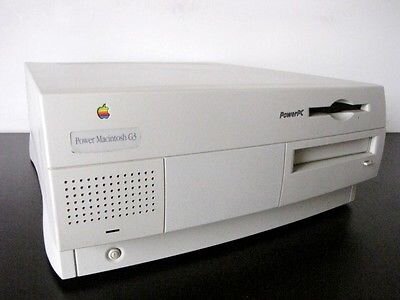

Aujourd’hui je vais vous parler du Mac G3 beige de 266Mhz. Il existe une version identique à 233Mhz.

G3B266









Il est un peu vieux et peu de gens l'utilisent encore. Sommes toutes, si vous en trouver un à moins de 20€, comme dans mon cas, il peut être utile de l'utiliser car il offre encore certaines compatibilités intéressantes.

C'est un Mac G3 et comme tous les G3, il est compatible avec une très large gamme de softwares et hardwares de la marque à la pomme.

Il est compatible avec presque tout et c'est aussi ça qui en fait un très bon ordinateur de départ pour une personne qui vient du monde Windows ou Linux.



Upgrade

Il est compatible de Mac Os 8.0 à 10.2.8 et jusqu'à 10.3.9 via l'utilitaire XpostFacto très facile d'utilisation.

Aujourd'hui en 2016, il est impératif de lui apporter certaines évolutions matériels.

Vous pouvez augmenter la VRAM qui est une carte de Ram spécifique qui permettra de passer de 2mo à 6mo vidéo. Cela peut paraitre dérisoire aujourd'hui mais 2mo suffisent car l'on peut alors monter en 1280x1024 en milions de couleurs sur un écran PC VGA 4 tiers.

Il est aussi utile d'installer au moins 512mo de Ram. Il en supporte 768 et elle est très peux chère.

Il faudra aussi lui installer un nouveau disque dur. Un simple IDE SATA lui suffira mais vous pouvez aussi opter pour un IDE SSD vue que les cartes SATA SSD ne sont plus disponibles chez le seul revendeur connu qui les avaient, à savoir Sonnettch (Platinium à Paris). N'installez pas de HDD de plus de 256Go par session. Si vous dépassez 256Go par session, le Mac ne reconnait plus le HDD. Vous pourrez récupérer de la Ram virtuelle sur ce support.

Si vous souhaitez installer un port USB 1.1 ou FW400 limités jusqu'à Mac Os 10.3.9 ou il passera à USB 2.0 et FW800, il faut passer par Sonnettch ou un autre rare revendeur de pièces compatible Mac Os9 en 2016.

Vous devez l'utiliser avec un clavier et une sourie ADB et si vous installez l'USB, il sera évidement compatible avec un clavier et une souris USB. Il sera aussi compatible avec des matériels PC.

Il sera aussi utile de lui installer un lecteur de DVD, voir graveur de DVD car compatible avec Mac OsX.

Il sera aussi utile d'installer une nouvelle pile, sauf si vous le laissez branché tout le temps sur le secteur 220V.



Installer le système

Mon G3 retourne un problème au moment de l'installation.

Généralement l'installation est très simple, il suffit de mettre le cdrom ou DVD de boot et de laisser faire le Mac ou d'appuyer sur la touche "c" au démarrage pour que le Mac boot sur le cdrom ou dvd.

Parfois ça ne fonctionne pas et même si l'installation s'est bien déroulée, le système n'est pas reconnu au démarrage.

Pour se faire, c'est très simple mais pas logique. Il faut simplement inverser le HDD et le lecteur de cdrom ou DVD sur la chaine IDE et percuter aussi les jumpers. Le lecteur cdrom sur l'emplacement master de la chaine IDE avec le jumper sur Master devient Slave sur l'emplacement Slave et pareil pour le HDD qui devient Master sur la chaine IDE et son jumper en Master. Ensuite l'installation est la même et il faut enfin remettre tout dans le bon ordre. HDD en Slave sur la chaine IDE Slave et le lecteur cd ou dvd en Master sur la chaine IDE Master. Et le Mac démarre alors sous le système installé.

Ne me demandez pas pourquoi cette manoeuvre, sachez seulement qu'elle fonctionne.

Si vous installez Mac Os 9, veillez à installer aussi les mises à jours progressivement. N'installez pas plusieurs reconnaissance de langages car il sera impossible de mettre à jour. Installez par la suite les update 9.1, puis 9.2.1 et 9.2.2 afin d'avoir un système parfaitement actualisé.

Si vous installez une carte USB, veillez à mettre aussi à jour le driver "Fu-UsbCardSupport1.4.1" sinon la carte ne sera pas reconnue sous Mac Os9.x. Si vous l'installez à partir de Mac OsX, vous n'avez pas à installer de driver.

Si vous souhaitez installer Mac Os 10.3.9 ce n'est pas très simple car il faudra passer par un Macintosh G3 BB ou DV et avoir un HDD de moins de 8go. Vous devrez mettre le HDD de votre G3 beige dans le G3 BB ou DV et installer Mac Os 10.3.9 avec le driver XpostFacto dans le dossier applications. Ensuite il faudra retirer le HDD du Mac G3 BB ou DV et le remettre dans le G3 beige. Ensuite il faudra démarrer sur un cdrom de boot de Mac Os9 et lancer XpostFacto qui se trouve dans le dossier application du système Mac Os 10.3.9 précédement installé dans le HDD afin qu'il configure le système pour le G3 beige. Il y a des infos supplémentaires en Français, ici. Je pense que le driver à installer est ce XpostFacto car compatible avec Mac Os9, mais installez aussi celui-ci au cas ou. Il ne fera pas de conflit et vous le desinstallerez par la suite lorsque le G3 aura redémarré sour Mac Os 10.3.9.

La version 10.3.9 arrive de planter, veillez à toujours réaliser une sauvegarde de vos données sur un autre HDD ou HDD externe.

10.3.9 prends en charge l'USB2 et le FW800, ainsi que de nombreux protocoles actuels et vous aurez ainsi accès à de nombreuses choses compatibles encore en 2016 via internet et la technologie actuelle. Bien que 10.3.9 soit en fin de vie en 2016, il reste encore utilisé.



Utilisation actuelle

Moi, pour ma part, j'utilise ce Mac G3 beige de 266Mhz sous Mac Os 9.2.2 car j'utilise aussi de nombreux logiciels compatibles, une imprimante de l'age de pierre (Stylus Writer 1200) et un Scanner SCSI qui fonctionnent très bien, alors pourquoi passer à 10.3.9. De plus, bien que l'USB soit en 1.1, elle fonctionne très bien avec la carte Tango2 Sonnettch que j'ai installée il y a peu de temps et le FW400 copie les données à 10Mo/sec, ce qui est suffisant.

Enfin et bien que 10.3.9 permet d'accéder aux logiciels compatibles avec les ordinateurs actuels, il ne faut pas oublier la vitesse prodigieuse du PPC à 266Mhz. Bien que le DVD et de nombreux formats vidéos fonctionnent tel que le DIVX et XVID et autres, la machine est très lente et vous ensubirez les conséquences lors de la gestion de données très lourdes... trop lourdes comme par exemple avec After Effect CS2 (les CS3 ne sont pas compatibles). Sous Mac Os9.2.2, la gestion des données est bien plus souple et il sera évidement plus facile de les utiliser avec cette machine.

Les cartes coprocesseurs pour cette machines sont épuisées depuis longtemps "Crescendo/NuBus G3 500 MHz" ou "Crescendo/L2 G3 400-500 MHz". Il existe parfois des annonces mais c'est surtout des USA et sans certitude que le produit fonctionne. L'ordre de prix pour une carte neuve est compris de 240 à 300€. Attention aux arnaques.

Faites comme vous le sentez et amusez vous bien avec votre pomme ;-)





A+

Cdbvs

^^

Posté par cdbvs à 11:19 - Commentaires [0] - Permalien [#]

02 mai 2016

iBook G4

Bon alors voici 1 chose importante à savoir pour cette machine.

L’iBook G4 à un seul truc de fragile, c’est le connecteur du HDD sur la carte mère.



Lorsque l’on à un ordinateur portable, on se dit que l’on va pouvoir naturellement le déplacer, et bien non.

Quand on a un iBook G4, on le laisse à la maison et on évite de le déplacer. Bin oui, mais faut-il le savoir !



Moi je l’ai transporté de Bretagne (56) en Normandie (14) en passant par les petites routes. Graviers, routes pas toujours super plates. Sur le siège arrière avec rien dessus, rien dessous. Erreur dramatique !



Si vous déplacez votre iBook G4 par la voiture, veillez à TOUJOURS mettre un oreiller au dessous du Mac.

Oui, en fait les micros oscillations produits par le véhicule sur la route et pris en charge par les amortisseurs suffisent à désolidariser certains éléments présents sous la carte mère de l’iBook G4.



Pour être sympa, Apple n’a mis qu’un seul élément capable de se débrancher seul, présent sous la carte mère et fondamental puisqu’il s’agit du disque dur. Pourquoi faire simple si on peut faire compliqué = Merci Apple !



Je n’ai pas fais de photos et je ne risque pas d’en faire, vu la complexité de démontage d’un iBook G4.

C’est d’un compliqué ! Putain !

Afin d’éviter que tout à chacun vienne voir comment est fichu un iBook G4 de l’intérieur, Apple à comme à son habite créé un joli ordinateur, une carte mère et des composants solides, des connecteurs merdiques et un socle indémontable si on n’a pas les bon outils de démontage du SAV d’Apple. Outils que l’on ne trouve nul par et qui si on les trouvent coûtent tellement cher qu’il vaut mieux passer par le SAV.



Si on est fan de la Pomme, on connaît la politique merdissime de sa marque fétiche et on sait que l’on sera obligé de se faire chier sévère afin de trouver une solution face à un problème donné.

Le HDD qui tombe en panne où que l’on souhaite évoluer, des composants qui s’abîment avec la chaleur ou d’autres éléments à changer.



Le démontage du socle de l’iBook G4 est vraiment périlleux.

Il faut un tournevis plat fin et large. Ce qui n’existe pas ou est très rare, très cher.

Alors il vous en faudra un plutôt normal plat fin et avec un manche assez résistant. Bref pas facile.

Il y a des vidéos sur Youtube afin de savoir comment faire. C’est assez compliqué et vous casserez inévitablement des éléments qui servent à clipser les deux faces du Mac car il faut un tournevis spécifique du SAV d’Apple introuvable par le grand publique. En plus vous écorcherez aussi les 2 socles car vous serez obligé de forcer pour les écarter. Bref, pas facile.



Comparativement aux vidéos, vous ne retirerez que le socle du bas, ce qui est paradoxalement le plus simple.

Après l’avoir retirer, vous constaterez qu’il y a une petite fiche avec un petit scotch qui s’est détachée de la carte mère. Vous la reconnectez et vous appuyez sur le scotch et vous n’avez pas peur d’en mettre un autre morceau.



Vous testez votre iBook en le démarrant à partir de l’alimentation. Ca fonctionne ^^

Vous ré emboîtez le Mac, vous passez un petit coup de cutter et de laine de verre sur les bords qui ont étés un peut abîmés avec les tournevis et c’est fini.



Vous pensez que vous ne reprendrez JAMAIS la voiture avec votre iBook et vous savez quoi ? Vous avez raison.





Posté par cdbvs à 01:09 - Commentaires [0] - Permalien [#]

08 août 2015

Dell Latitude C510

Bon, je sais ça n'a rien à voir avec un Mac, mais c'est un PC de marque et comme pour les ordinateurs à la pomme, cette plateforme à un grand intérêt.



 Ce Dell est sortie à la fin des années 90, il n'était pas donné et je constate du pourquoi aujourd'hui, en 2015.



 Fournis à l'origine pour Windows XP avec 256Mo de Ram, un HDD de 20Go à 4500t/m EIDE/ATA 100, 16Mo vidéo et un processeur PIII, les gens d'aujourd'hui vont se foutrent ouvertement de moi, hormis les Geeks informatique qui comprendrons l'intérêt de ce produit.



 En fait ce Dell est très intéressant et cela particulièrement pour ses upgrades, ses disponibilités sur le marché des pièces détachées et sa compatibilité avec les systèmes d’exploitations.

Il est extrêmement polyvalent, un peu comme un Mac II.



En premier, Dell propose toujours les drivers pour cette machine, ainsi qu’un cdrom de réparation le cas échéant ou comme moi vous veniez à planter la Rom lors d’une mauvaise manipulation avec un Système à noyau Linux incompatible. Le curseur seul qui clignote au démarrage ça annonce de mauvais présages, sauf lorsque l’on a cdrom de restauration. On le trouve puisque je l’ai acheté au début des années 2010. Il coûte moins de 60€.



L’intérêt d’un ordinateur portable, c’est qu’il peut être upgradé, sauf pour le processeur -généralement.

Ici comme pour les autres portables, ce Dell reste particulièrement polyvalent, même en 2015. Et cela même si son mono processeur à 1,06Ghz peut déranger les utilisateurs.

Evidement il est exclu pour un gamer, mais il reste très attractif pour une autre activité.



L’écran est opaque, on n’a pas le reflet de son visage dedans, ce qui est très plaisant et on n’est pas ennuyé avec le soleil. Pas la peine de se plier en quatre pour l’utiliser. Par contre il ne fait que 14 pouces.

Il y a un port S-Vhs qui lui permet de se connecter sur un écran de télévision ou sur un projecteur lors d’un show et un port VGA afin de connecter un superbe écran 17 pouces Dell opaque lui aussi. Attention à ne pas pousser à plus de 1280 X 1024 car il ne faut pas oublier que le Dell ne possède que 16Mo vidéo. Au delà de cette référence, la plupart des applications n’ont plus assez de mémoire vidéo et le Dell les arrêtent automatiquement.



Il possède 2 HP intégrés et il est possible d’y installer autre chose. Les HP d’un portable restent du 2.0 et la qualité sonore est vraiment très limité.

Il y a une entrée audio en Jack 3.5, ce qui est particulièrement utile car le micro intégrer est tout pourris.



Il y a 2 souris intégrés, ce qui ne sert à rien et il vaut mieux utiliser le port PS2 afin d’en installer une vrais.



Pour l’USB, c’est du 1.1 et afin de passer au 2.0 ou 3.0, il faut installer une Express card.

L’avantage de ce Dell c’est qu’il y a 2 emplacements, cependant évitez d’installer des cartes avec plus de 3 connecteurs car au-delà il n’y a plus assez de puissance -même avec la sur alimentation -afin d’activer correctement les ports.

Les 3 connecteurs sont très pratiques : 1 pour la plaque ventilée, 1 pour l’antenne Wifi et 1 pour une clef USB.



Il y a un RJ11 car le PC à un modem 56K interne, ce qui est pratique lorsque vous partez souvent en voyage à l’étranger et si comme moi vous restez sur la terre de vos ancêtres, Dell a aussi pensé à vous en installant un port RJ45 10 base 100. Ce n’est pas lent, bien qu’il y ait le 1000. Le 100 permet tout de même une vitesse totale pour l’ADSL 2+ et la fibre. Vitesse réelle de 2Mo/sec sans aucun problème de ralentissement.



Si la batterie est un peu faible, pas de problème, l’alimentation est là.

Si vous voulez changer la batterie, on en trouve partout en neuve à partir de 35€. Pour le câble d’alimentation c’est pareil, on en trouve encore partout à des prix insignifiants.



Il y a un port pour la manette de jeu SCSI 9, un port imprimante ou série SCSI 25 et un port ECP qui permet de connecter grâce au câble SCSI 25 sur ECP, un autre élément Dell Latitude C510. Il peut être un lecteur disquette 1,44 Mo, un lecteur Cdrom, un graveur de cdrom, un lecteur DVD, un lecteur graveur CD/DVD, Zip 250Mo, un emplacement pour un autre HDD, ou un caddie SATA pour incérer un HDD SATA.



Il y a un ventilateur, mais je ne saurais combien vous préconiser l’achat d’un socle ventilé. Ca évite au PC de tirer sur son ventilateur lorsqu’il est en activité et ça évite qu’il ne fasse beaucoup de bruit.



Le clavier est très solide et les touches sont très douces. Le problème c’est que l’on interfère facilement avec la souris intégrer en la touchant avec son pouce, ce qui à pour effet de déplacer la souris. Ce n’est pas pratique pour l’écriture.



Il y a un port infrarouge I/DA qui ne sert pas à grand-chose, mais il est quand même présent.



Il supporte une carte Wifi interne, mais comme pour la plupart des ordinateurs portable, l’antenne Wifi USB est préconisée car il est plus simple de trouver la source.



Il est limité à 2X 512Mo de Ram SODIMM SDRAM à 133Mhz 144pins. La particularité de cette Ram c’est qu’elle est très facile à trouver encore en 2015 et qu’elle coûte moins de 30€ pour 512Mo.



1Go de Ram et 1,06Ghz ça suffit pour faire tourner un tas de systèmes d’exploitations autant à noyaux Linux que Microsoft. Je n’ai jamais testé de Hackintosh, mais les noyaux BeOs ça passe.

Moi je suis sous Windows XP SP3 actuellement, je vais prochainement essayer de passer à 7.



Le problème de passer à un système 7, 8 ou 10, c’est la Ram et la vitesse du processeur vous me direz. Autant il doit facilement être possible de le passer à 7, autant par la suite il ne restera pas forcément assez de ressources pour utiliser des applications. Ce qui serait un peu con, surtout que Windows XP SP4 (non officiel) est toujours très largement utilisé de nos jours.



Afin de répondre à ces problèmes, il existe une parade qui est de passer à un HDD SSD.

L’image que j’en fais c’est un moteur qui active un roulement en bois d’une roue de charrette pour un HDD normal et un roulement à bille ou à aimants au néodyum pour un HDD SSD. Le moteur reste le même (Ram et processeur) et comme le roulement demande moins d’efforts, ça résulte plus de vitesse. Ceux qui utilisent un SSD savent parfaitement de ce que je parle. Ensuite il faut veillez à acquérir un SSD ayant un fort taux de lecture et écriture, ce qui n’est pas du tout le même en fonction des marques et de ses utilisations.



Sur le Dell Latitude C510, il est possible de mettre cette solution en pratique grâce à plusieurs options proposées par l’ordinateur :

1 - On peut installer un caddie SATA pour HDD SATA et y incérer un HDD SSD. Les problèmes sont la rareté de ce produit, son prix et le fait qu’ensuite on n’aura plus accès à son lecteur de cdrom qu’en passant par le câble ECP vers SCSI 25. C’est assez bordélique, mais l’idée peut plaire à certains. J’en connais ^^

2 - On peut réaliser ce même procédé sur le port ECP, mais ce n’est pas sur que ça fonctionne et ce n’est pas du tout pratique dans ce sens là. Moi j’éviterais.

3 - On peut depuis peu de temps et enfin à des prix abordables, installer un HDD PATA/IDE SSD à la place de son HDD EIDE/ATA 100. C’est très pratique mais les vitesses des produits pour 2015 restent encore assez faibles, bien que près de 10 fois supérieurs aux normes de HDD conventionnels.

4 - Il est aussi possible d’installer un produit assez rare et malheureusement très cher qui est un HDD sur Express card. Comme on peut le constater sur cette plateforme, il y a 2 emplacements Express card, une que l’on utilisera pour l’USB 3.0 et une autre qui ne sert à rien. On peut donc l’incérer dans cet emplacement.

Le HDD Express card est un modèle similaire à un SSD et sa vitesse est très rapide, à 165Mo/sec en lecture et 120Mo/sec en écriture. Malheureusement le prix est très élevé de 130€ pour seulement 64Go.



Le problème de cet ordinateur est le fait que l’écran est trop souple et au bout de 10 ans, il faut trouver un moyen afin de le retenir pour empêcher qu’il ne tombe lourdement en arrière et évite de se casser !



On peut installer à la place du lecteur cdrom :

Un lecteur disquette 1,44 Mo, ou un lecteur Cdrom, ou un graveur de cdrom, ou un lecteur DVD, ou un lecteur graveur CD/DVD, ou un Zip 250Mo, ou un emplacement pour un autre HDD, ou une seconde batterie, ou un caddie SATA pour incérer un HDD SATA.

La plupart de ces élements sont facile à trouver et les prix sont très faibles encore en 2015.



Il supporte les vidéos en 720p si on utilise un HDD conventionnel. Je vais prochainement passer au PATA/IDE SSD et je donnais un avis pour le 1080p.



Autant dire que ce Dell, à l’effigie de Mac que j’aime tant, à de nombreuses qualités qui lui permettra d’être toujours présent et utilisé dans 5 ans.



Dans ces moments de crises qui n’en finissent pas car les gens votent continuellement pour que ça s’empire de plus en plus, il existe des parades en informatique afin de faire acquisition de machines anciennes et encore relativement performantes et polyvalentes pour rester à l’écoute des nouvelles technologies.

Posté par cdbvs à 13:31 - Commentaires [0] - Permalien [#]
Tags : ,

28 janvier 2015

Performa 5200cd

Je ne suis pas l'auteur de ces photos



Pour cette première news, je poste celui pour le Performa 5200cd car je lai remis à jour dernièrement afin de pouvoir l'utiliser prochainement.

Source: Externe

Il date de 1995 et on comprends pourquoi quant-on s'intéresse à son architecture et ses capacités matérielles.

En premier il faut savoir que cette série a une coque de mauvaise qualité qui ne fait pas que jaunir avec le temps, mais se dégrade aussi. Finalement après 20 ans de durée de vie, la coque fragile se dégrade considérablement et il n'est pas rare que les clips se cassent dès l'ouverture ou que les éléments internes se cassent dès qu'on essaye de les retirer.

Dans cette perspective de casse, il arrive que le bouton d'éjection du cd ne soit plus actif et malheureusement le fait de rester appuyé sur le bouton de la souris au démarrage n'a pas l'effet escompté d'éjecter le cdrom comme sur la plupart des autres machines de la marque. La solution tient en un minuscule utilitaire d'on j'ai mis un lien ici et qui permet d'éjecter le cdrom. Ce qui s'avère être très pratique.





Hormis ça l'ordinateur est assez fiable.

Il est facile de démonter les éléments et d'en mettre d'autres à jour.

Il est capable de recevoir 2 barètes de 32 Mo de Ram EDO 72 Pin SIMM. On ne peut pas dire que ce soit cher comme produit à l'heure actuelle.

Par contre l'un des gros problème, c'est sa barète de 1 Mo vidéo qui limite le passage au million de couleurs au format plus que ridicule du 640x480 sur écran de 14 pouces. Foutez vous pas de ma tronche !

Son deuxième énorme problème c'est sa compatibilité avec les cartes NuBus et l'impossibilité matérielle de recevoir l'USB, alors que le système Mac Os9 le permet.

Heureusement qu'il comporte une carte RJ45, même en 10 bases 100. Ce qui est mieux que rien et lui permet d'aller sur internet. Attention toute fois avec le modem ADSL qui produit un bug chez moi. Neufbox éteint toutes ses diodes lorsqu'on utilise le RJ45 du Performa. Et pour activer la carte, il faut aller chercher ce driver NSI_1.4.4.sea.bin que l'on trouve encore assez facilement sur internet.





Attention lorsque vous serez amenez à démonter la trappe où se situent la carte mère et les composants.

Lorsque vous la repositionnerez, si le disque dur n'est plus reconnu, c'est qu'une des pattes en cuivre est sortie de son emplacement. Il n'y a rien de dramatique, ça arrive. Il suffit juste de remettre l'élément en place.

Source: Externe

La pile ne fonctionne plus ? Ce n'est pas un problème, ça ne provoque aucun disfonctionnement. Vous pouvez en trouver dans les magasins 1001 Piles.





Avec une vitesse de pointe de 75 Mhz, vous n'irez pas loin.

Ses 64 Mo de Ram n'arrangent rien, mais sa carte RJ45 qui permet des pointes à 80 Ko/sec ne saturera en rien la cadence infernale du processeur.

Il n'est plus possible de trouver de solution hard pour améliorer les performances. Toute fois il est possible de changer de disque dur IDE et de passer à de l'ATA 133, sans dépasser les 256 Go, sinon le système figera. C'est un problème dû au système d'exploitation.

En parlant de système d'exploitation, vous aurez la possibilité d'utiliser les versions Mac Os 7.5.1 au 9.1. Ces versions sont toujours sous la loi du copyright Américain et les versions inférieures à Mac Os9.0 sont vraiment obsolètes avec cette machine. Il est vraiment conseillé d'utiliser la version 9. La version 9.1 provoque des bugs et je vous incite judicieusement à n'utiliser que la version 9.0 que l'on trouve encore en vente en 2015 au prix abyssal de 50€. Ce qui est souvent refusé par les utilisateurs de cette machine qui ne coûte pas plus de 20€ quant-on en trouve en vente !



Je l'utiliserais sous Photoshop 5.0.

Il supporte les scanners SCSI et les imprimantes mini-din 8.

Le ventilateur est particulièrement silencieux, ce qui le rend pratique à utiliser.

La plupart des utilitaires présents sur mon site internet http://www.cdbvs-apple.fr/pcos.htm sont compatibles et il est donc possible de lui apporter des solutions supplémentaires comme la sécurité des données. Surtout que certains de ces protocoles ne sont plus utilisés et donc pour qu'une personne mal attentionnée y est accès, il faudra aussi qu'elle ait la machine en sa possession. Machine qui pèse un poids vertigineux de près de 25 Kg quand même.





Voilà.

Des questions, des remarques, des suggestions. Le blog est là pour ça aussi ^^

Posté par cdbvs à 22:14 - Commentaires [0] - Permalien [#]
Tags : , , , ,

Cdbvs, enfin sur un blog.

J'ai créé le site cdbvs-apple en 2002 et depuis il a beaucoup évolué, mais il manquait désespérément l'option d'apporter des news et surtout la possibilité que les gens s'y expriment le plus librement possible.

Il est vrais que j'avais développé deux forums, mais ça n'a pas du tout fonctionné et bien que je sois aussi présent sur les réseaux sociaux, l'impact n'est pas le même que sur un blog qui est ouvert à tous le monde et non pas uniquement aux amis.



Comme pour le site internet, ce blog s'oriente plus vers les anciennes plateformes Macintosh.

Comme pour de nombreuses choses contemporaines, les utilisateurs Francophones peuvent souvent rencontrer un blocage due à l'incompréhension d'une autre langue et bien qu'il n'y ait plus beaucoup de gens qui utilisent encore ces machines et systèmes d'exploitations dépassés, il est important de trouver des solutions à ceux et celles qui en auraient un jour besoin.

Alors, certes il existe plusieurs forums Francophones très performants pour ces anciennes machines, cependant leurs modérations sont souvent trop importantes et au risque de se faire bannir, bons nombres n'expriment pas le fond de leurs pensées. Ci ce n'est les modérateurs qui ont tout simplement décidés de vous pourrir la vie comme on le vois régulièrement car vous n'exprimez pas leurs idéaux politiques ou sociaux, qui ont tendance à déborder facilement, dès que l'on commence à s'ouvrir aux autres.



Il était donc important de trouver une solution à ce problème et c'est ainsi que vois le jour, ce blog référencé sur Canalblog.

Canalblog car il est gratuit et très connu.

Posté par cdbvs à 19:26 - Commentaires [1] - Permalien [#]
